Paseo IEC60529 en el cuadro 2 cámara de la prueba del polvo de la arena para la prueba de IP5X IP6X

Nombre De La Marca:	HeJin
Número De Modelo:	HH0810A
Cuota De Producción:	1 sistema
Precio:	Negotiatable
Capacidad De Suministro:	Sistema 10 por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

calibration certificate (cost additional)

Nombre de producto:

Equipo de la arena y del polvo

Estándar:

IEC60529

Regulador:

Control de la pantalla táctil

Función:

Equipo de prueba a prueba de polvo

Detalles de empaquetado:

madera contrachapada

Resaltar:

Figura la cámara de la prueba del polvo de 2 arenas

Paseo IEC60529 en cámara de la prueba

Cámara de la prueba del polvo de la arena IEC60529

Descripción del producto

IEC60529 figura la cámara de la prueba de la arena y del polvo del equipo de prueba del IP 2 para el En-tipo del paseo de la prueba de IP5X IP6X

1. Descripción del producto
Propósito	La cámara a prueba de polvo/de la prueba es aplicable al a prueba de polvo de diversas partes, incluyendo las lámparas del automóvil, los instrumentos, los guardapolvos eléctricos, los sistemas de dirección, las cerraduras de puerta, los motores, el etc.
Característica	Cumpla con la prueba de resistencia del polvo de partes de automóvil, de piezas eléctricas y de otras piezas Prueba a prueba de polvo y a prueba de polvo de acuerdo con tipo flotante Polvo de acuerdo con jis-d-0270-f2 Ajuste de Digitaces, operación fácil y mantenimiento
Cumpla el estándar	Grados IEC60529 de protección proporcionados por los recintos (código del IP)
Peso de la muestra	Peso total menos que 3T
2. Especificaciones de producto
Modelo del producto	HH0810A
Tamaño del estudio	D4500mm×W2500mm×H3500mm (adaptable)
Volumen	40 m3
Dimensión del límite	D5000mm×W3200mm×H4550mm (Éste es el tamaño preestablecido. El tamaño real es levemente diferente. Si hay un límite en el sitio, explique por favor por adelantado)
3. Indicadores técnicos
Condiciones del ambiente de prueba	La temperatura ambiente es + 10 el ℃, ≤ el 85%, presión atmosférica de la humedad relativa: 86-106kpa
Polvo de la prueba	Polvo de talco seco que puede pasar a través del tamiz de los 75μm y el tamiz cuadrado del diámetro de alambre los 50μm.
Concentración de polvo	2~4kg/m3 (consumo del polvo)
Valor permisible de la temperatura	RT+10℃~60℃
Ciclo de control del polvo que sopla	1s~99h (ajustable)
Sincronización del tiempo de la prueba	1s~999h (ajustable)
Tiempo del choque	1S~99H (ajustable)
Velocidad del flujo de aire	Podrá asegurarse de que el polvo de la prueba establece uniformemente y lentamente en la muestra de la prueba, y el valor máximo no excederá de los 2m/s

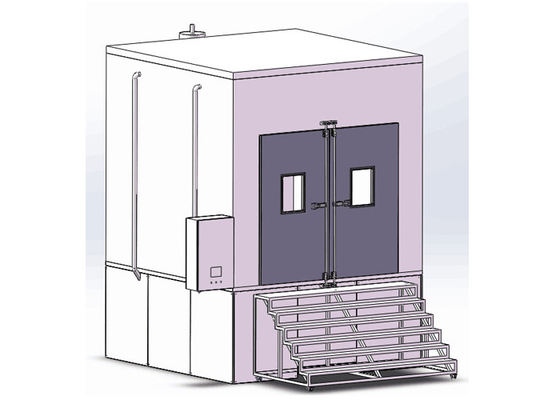

4. Estructura
Disposición estructural	El equipo adopta el método de montaje in situ de la placa sin llamar del almacenamiento, y la disposición de la estructura se divide áspero en: estructura de la cámara, sistema de eliminación del polvo, sistema que sopla del polvo, sistema de control, etc
Cuerpo del laboratorio	Material de Warehouse: espuma de poliuretano rígida respetuosa del medio ambiente e ignífuga con el grueso de 100m m, montado en sitio; Material de la pared externa: placa de acero blanca lechosa Material interno de la pared: Placa de acero inoxidable SUS304 Lacre: la junta se sella con el gel de silicona de cristal importado, que es resistente a la corrosión del aceite de silicio; Material de aislamiento térmico: espuma de poliuretano rígida ignífuga respetuosa del medio ambiente con un grueso de cerca de 100m m, funcionamiento fuerte del aislamiento térmico
Parte inferior de la cámara	En la parte inferior es el cuarto de la unidad, incluyendo la rejilla de la chapa fonda del cuerpo del sitio, del carril de guía para cargar, del embudo de la eliminación del polvo, del vibrador, de la fan, de la infraestructura de acero del canal, del etc Fuerza de sustentación: fuerza de sustentación total en la parte inferior > el 3T
Puerta	Puerta: la puerta con bisagras doble manual, el tamaño de la abertura de la puerta es el × 1800 2800 milímetros; la tira del lacre de la puerta tiene resistencia de envejecimiento fuerte y resistencia de la tirantez del polvo. Ventana panorámica: cada puerta se equipa de una ventana panorámica de cristal, el tamaño es alto amplio del × 650m m cerca de 500m m. Un raspador manual del polvo está instalado para observar la situación de prueba de la muestra en la caja.
Instalación de iluminación	Dos sistemas de prueba húmeda y las lámparas a prueba de explosiones están instalados en el top del cuarto, y el interruptor se controla en el panel de control.
Balanza del alivio de presión	Un puerto de la balanza de la presión para prevenir la presión de la caja de aire superior de ser demasiado alto y de polvo de escaparse hacia fuera
5. Eliminación del polvo y sistema que sopla
Polvo que recoge embudo	Equipado de seis embudos cónicos de la eliminación del polvo hechos del acero inoxidable, que recolectan cerca del agujero del soplo de la caja interna cuando cae el polvo, y equipado del puerto periódico de la descarga del vibrador y del polvo, el polvo puede ser sacado cuando se para la máquina.
Vibrador	El vibrador fuerte, el tiempo ajustable de la vibración y el período, hacen el polvo atado a la caída interna de la pared a la parte inferior del embudo del cono, hacen el uniforme de la concentración de polvo
Método que sopla del polvo	El polvo de la arena en el embudo de la eliminación del polvo está soplado en el cuarto de prueba a través del ventilador del polvo en el mercado de aire superior del lado del cuarto de prueba para la prueba del polvo de la arena
Filtración del polvo	El filtro del polvo de la precisión, bolso de filtro, equilibra la presión dentro y fuera de la caja
Ventilador del polvo	Para cumplir los requisitos que soplan del polvo del espacio entero, 6 sistemas de fans medias de alta potencia de la presión se equipan. Las fans conducen el polvo de cierta concentración al objeto de prueba, y el sentido de chorro de aire es de hasta abajo.
Sequedad del polvo	Instale el anillo de calefacción delante del tubo del mercado del polvo para secar y para reciclar el polvo Modo de control del calentador: ajuste igual sin contacto de la anchura de pulso del período, SSR (retransmisión de estado sólido)
Diagrama esquemático de soplar del polvo
Deshumidificación de calefacción	Adopte el aparato de la calefacción de acero inoxidable 304, calor y deshumedézcalo para mantener el polvo seco
6. Sistema de control
Regulador	Regulador: 7 pulgadas LCD, regulador programable de la pantalla táctil Exhibición: × 600 de la resolución 800 de la muestra en colores reales de TFT; temperatura de la exhibición, presión, tiempo de la prueba, etc Modo de operación: modo de programa y modo fijo; Capacidad del programa: 999 programas, cada programa tienen un máximo de 999 pasos, 999 ciclos pueden ser fijados, y los programas pueden ser ligados; Ajuste del tiempo: fije arbitrariamente dentro de 999h69m59s, y controle el tiempo flotante del polvo, el tiempo de la vibración y el tiempo del vacío por separado; Funciones auxiliares: tiene función antropomecánica del diálogo, que se puede ampliar a través de interfaz de comunicaciones estándar RS232 para realizar el control remoto del equipo, del interfaz de red opcional (LAN), de la alarma de la falta y de la causa, procesando la función pronto; función de la protección del poder-apagado, función de temporización (comienzo y parada automáticos), exhibición de la falta y función del autoexamen: manual de localización de averías de la emergencia, manual del mantenimiento; Función de registración: tiempo de la prueba de acumulación de la memoria;
medida de la temperatura	Resistencia del platino Pt100
Actuador eléctrico	Los componentes eléctricos tales como retransmisiones y los contactores serán marcas importadas tales como Schneider y OMRON o las marcas nacionales bien conocidas para asegurar la operación confiable y para garantizar vida de servicio
7. Otras configuraciones
Dispositivo de Vacuumizing	2 sistemas de dispositivos vacuumizing independientes; el flujo máximo es sobre 1L/minuto, y la presión ajustable es por lo menos 2KPa Incluyendo el indicador de presión, bomba de vacío, filtro de aire, trío de regulación de la presión, tubo de comunicación (conectado con 3 sistemas de bocas de la extracción del aire) Grado del vacío: 2KPa (20mbar)
Agujero de la prueba	Dos sistemas de agujeros de la prueba del ¢ 50m m, incluyendo un enchufe del gel de silicona con altas resistencia a la corrosión y tirantez del polvo, se proporcionan para ayudar usuarios para accionar en muestras de la prueba
Zócalo	Zócalo de la prueba del polvo (220V/10kW monofásicos) 1 fijado, (380V/60kW trifásicos) 1 fijado, (acceso incluyendo de la fuente de alimentación, control independiente)
Recambios	Tamaño de partícula del polvo de talco < 75um="">
Pasos	Equipado de un sistema de pasos movibles hechos del metal para facilitar el acceso de los personales al laboratorio
8. Dispositivo de protección de la seguridad
Seguridad del equipo	Sobrecarga del poder, protección del cortocircuito, poniendo a tierra la protección, protección del voltaje Aviso de la protección y de la alarma de la pérdida de la fase del motor
9. Condiciones del servicio (el usuario garantizará las condiciones siguientes y terminará la conexión correspondiente)
Sitio de la instalación	La tierra del edificio de la primera planta es plana, y la inclinación de la posición de instalación de equipo no es más de 1 ° La fuerza de sustentación molida no es menos que 2500kg/el m2 El sitio está bien - ventilado con el alcantarillado. Ninguna vibración fuerte alrededor del equipo Ningún campo electromagnético fuerte alrededor del equipo Ningunas sustancias y polvo inflamables, explosivos, corrosivos alrededor del equipo Espacio apropiado del uso y del mantenimiento alrededor del equipo
Campo	Instalación interior
Condición del ambiente	Temperatura: ℃ 10 ~ ℃ 35 Humedad relativa: ≤ el 85% Presión de aire: 86kpa ~ 106kpa
Requisitos de la fuente de alimentación	Voltaje y frecuencia: Cable de toma de tierra de cuatro cables del ± 50Hz el 10% del ± el 10% de AC380V + protector trifásico La resistencia de tierra del cable de toma de tierra protector es menos de 4 Ω Interruptor: requieren al usuario configurar el aire o el interruptor de la capacidad correspondiente para el equipo en el sitio de la instalación, y el interruptor se debe utilizar independientemente para el equipo; se prohíbe el interruptor de cuchillo o el zócalo de poder; el interruptor no es más de 2 metros lejos del equipo Capacidad de poder: configurado según poder instalado, sobre 15kw
Requisitos del ambiente del almacenamiento	Cuando el equipo no está funcionando, la temperatura ambiente será guardada dentro de 0 ℃ ~ + el ℃ 45 y mantuvo seco.
