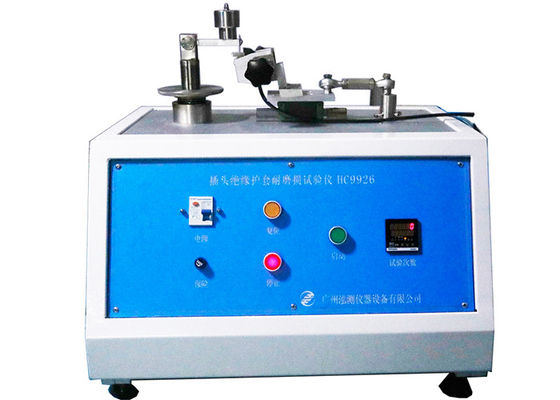

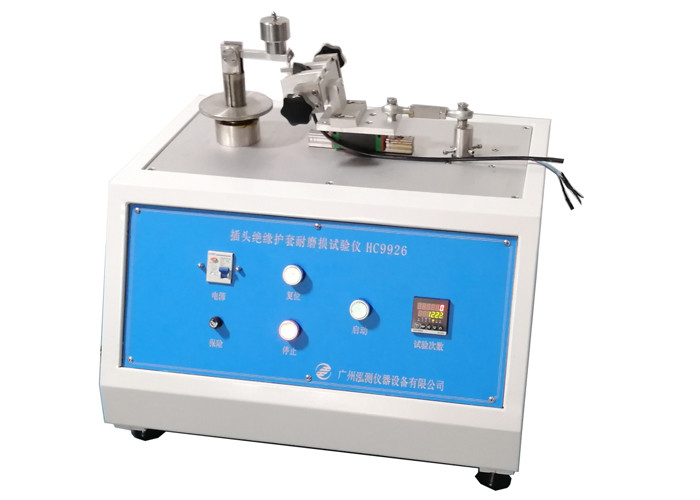

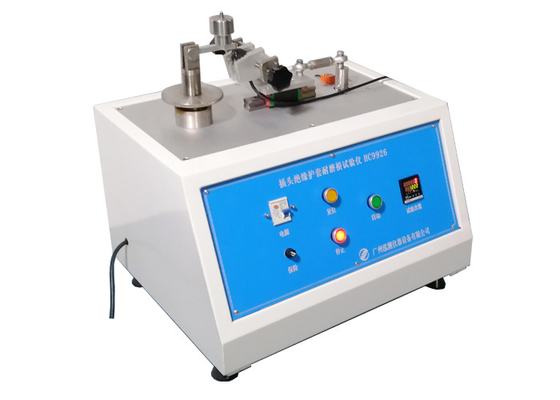

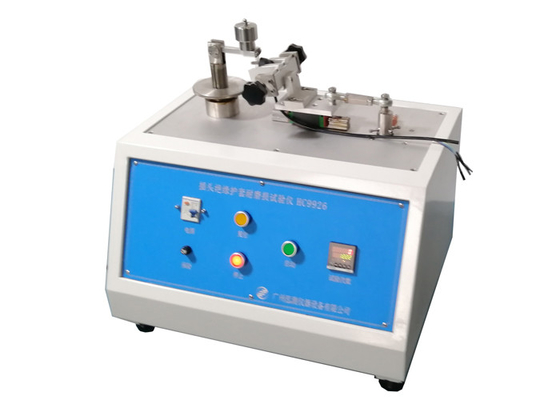

enchufe Pin Abrasion Tester del equipo de prueba del zócalo del enchufe de la carga 4N

Mangas del aislamiento del equipo de prueba del zócalo del enchufe de los aparatos de la prueba de abrasión de los pernos del enchufe

Estándar:

IEC 60884-1 2013 ‘enchufes y zócalo-mercados para el hogar y los propósitos similares -- Parte 1: Cláusula 24,7 de los requisitos generales’

Descripción estándar:

Los pernos del enchufe proporcionados las mangas aisladores se sujetan a la prueba siguiente mediante un aparato tal y como se muestra en del cuadro 28.

El aparato de la prueba comprende un haz horizontalmente dispuesto, que se gira sobre su punto central. Atar, en ambos extremos, a un extremo del haz, para los proyectos rectos de la parte debajo del haz y es paralelos una longitud corta del alambre de acero, 1 milímetro de diámetro y la encorvadura en una U-forma, la base del U que es recto, rígido al eje del pivote del haz.

El enchufe es sostenido por una abrazadera conveniente en tal posición que la parte recta de los restos del alambre de acero respecto al perno del enchufe, perpendicular a él. Las cuestas del perno hacia abajo en ángulo de 10° al horizontal.

Se carga el haz de modo que el alambre ejerza una fuerza de 4 N en el perno.

El enchufe se mueve al revés y adelante en una dirección horizontal en el avión del eje del haz, de modo que el alambre frote adelante el perno. La longitud del perno desgastó así es aproximadamente 9 milímetros, cuyo aproximadamente 7 milímetros están sobre la manga aislador. El número de movimientos es 20 000 (10 000 en cada dirección) y el índice de operación es 30 movimientos por minuto.

La prueba se hace en un perno de cada espécimen.

Uso:

Este dispositivo es uso para la prueba la fuerza de la resistencia de abrasión de la manga del aislamiento de los pernos del enchufe

Muestra de la prueba:

Manga del aislamiento de los pernos del enchufe. Equipo de prueba del zócalo del enchufe

Característica:

El dispositivo consiste en una colocación horizontal del haz y el movimiento linear del asiento del accesorio, en donde, los extremos del haz con el alambre de acero corto del diámetro 1m m están doblados en una cabeza en forma de "U" (forma de U de la vertical dos fija en el haz), alambre que la parte inferior en forma de "U" es compresa linear de la partición de 6m m el bajo de 6m m en la manga del aislamiento del enchufe, el motor conduce el asiento de la abrazadera del perno de montaje para hacer el intercambio del movimiento hacia adelante y hacia atrás, conduciendo la prueba de abrasión a la manga del aislamiento de los pernos del enchufe.

Parámetros:
