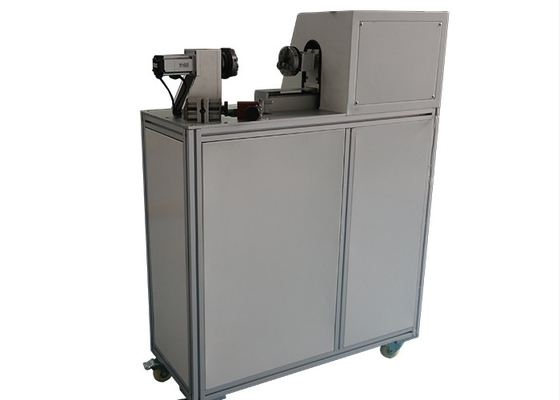

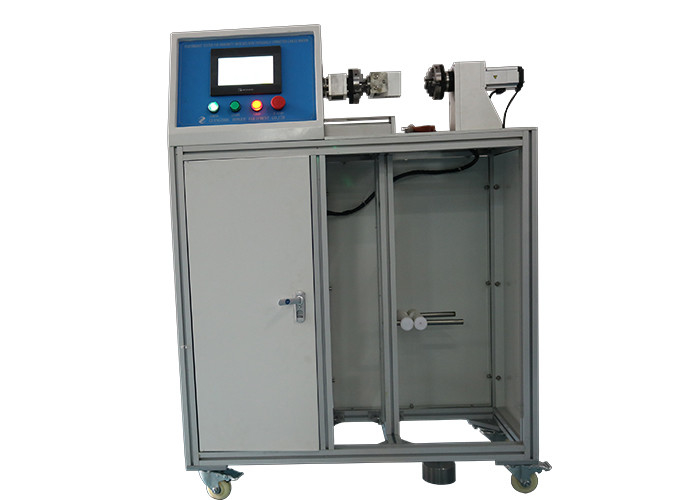

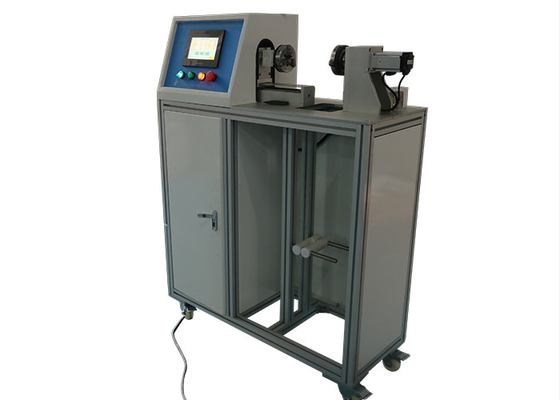

Probador del funcionamiento del IEC del motor servo para los interruptores de proximidad

El probador del funcionamiento del equipo de prueba del IEC para los interruptores de proximidad con Intergrally conectó Cablea

Estándar:

Dispositivo de distribución del IEC 60947-5-2 ‘y controlgear de baja tensión - parte 5-2: Dispositivos del circuito de control y elementos de transferencia - la proximidad cambia el’ anexo C.8

Uso:

Se utiliza para probar el funcionamiento de la fuerza estructural de los diversos interruptores de proximidad y de los sensores fotoeléctricos con los cables de conexión integrales, asegurándose de que los cables y las posiciones de interruptor de conexión están fijados relativamente. Equipo de prueba del IEC

El propósito de estas pruebas es asegurar la integridad del ancladero del cable durante la dirección y la instalación del tránsito. Una vez que está instalado, el interruptor de proximidad y el cable se deben fijar en relación con uno a.

Prueba de tirón C.8.1 .1

El cable será sujetado a un tirón constante a lo largo del eje de la entrada del cable, aplicado a la chaqueta aislador del cable para una duración de 1 mínimo.

Prueba del esfuerzo de torsión C.8.1 .2

El cable será sujetado a un esfuerzo de torsión de 0,1 nanómetro o limitado al valor que da un ángulo del esfuerzo de torsión de 360°. El esfuerzo de torsión será aplicado al cable, a la derecha para 1 minuto y entonces a la izquierda para 1 minuto, en una distancia de 1 00 milímetros de la entrada del interruptor de proximidad.

Prueba del empuje C.8.1 .3

La fuerza de empuje será aplicada a lo largo del eje del cable tan cerca como sea posible a la entrada del cable.

La fuerza se aumenta lentamente a 20 N. La fuerza será solicitada 1 minuto para cada vez y con una 1 pausa mínima entre los usos.

Después de las pruebas, no se observará ningún daño visible de los medios de aislamiento de la entrada del cable y ninguna dislocación del cable.

Prueba de la curva C.8.1 .4

El cable será cargado y doblado en la manera siguiente:

a) Suspenda 3 kilogramos totales atándolo al cable 1 m de la entrada del cable y con el eje de la vertical de la entrada del cable.

b) Incline el interruptor de proximidad el 90° para causar una curva del 90° en el cable, manteniendo esa posición para 1 mínimo.

c) Incline el interruptor de proximidad el 90° en la dirección opuesta en relación con vertical para causar una curva opuesta del 90° en el cable, manteniendo la posición para una duración de 1 mínimo.

Característica:

El equipo adopta el sistema de control inteligente avanzado del PLC, interfaz humanizado de la operación de la pantalla táctil para hacer la grabación y para exhibir más exacto; con tiempos preestablecidos de la prueba, velocidad de la prueba, el movimiento de la prueba, el ajuste de la fuerza del tirón y otras funciones. Puede ser analizado por el registro de datos si la muestra de la prueba está calificada o no.

Parámetros:
