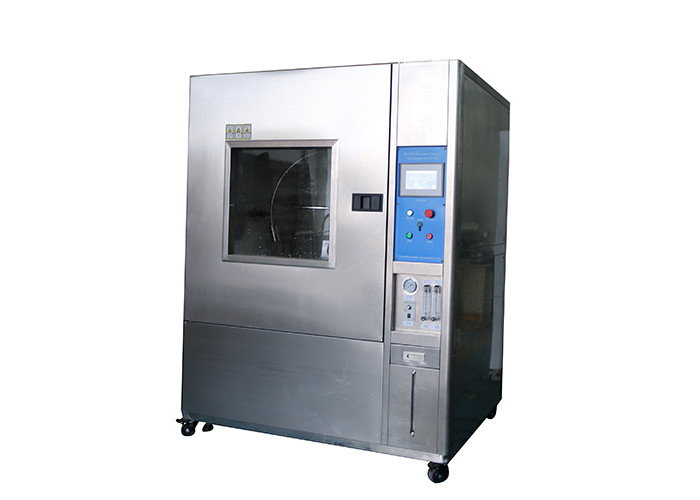

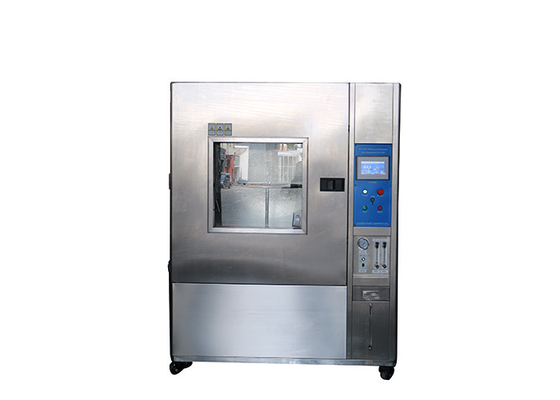

IEC60529 IPX1 a la cámara impermeable de la prueba IPX4 para las piezas de automóvil

Equipo de prueba del IP IPX1 a la cámara impermeable de la prueba IPX4 para las piezas de automóvil

Estándar:

Grado IEC60529 de protección proporcionado por los recintos (código del IP) del IPX1, IPX2, IPX3, IPX4;

Vehículos de camino del ISO 20653-2013 — Grados de protección (código del IP) — Protección del equipo eléctrico contra los objetos extranjeros, el agua y el acceso, cuadro 3 - disposición de prueba para determinar la protección contra los goteos verticales del agua (aparato del goteo); grados de protección contra el agua 1 y 2, cuadro 4 - disposición de prueba para determinar la protección contra el agua y el espray de agua (tubo del chapoteo del eslabón giratorio); grados de protección contra el agua 3, 4 y 4K.

Elementos y significado de código del IP:

Condiciones de prueba:

IPX1:

La prueba se hace con un dispositivo que produzca un flujo uniforme de descensos del agua sobre el área entera del recinto.

La placa giratoria en la cual se pone el recinto tiene una velocidad de rotación de 1 r/min y de la excentricidad (distancia entre el eje de la placa giratoria y el eje del espécimen) es aproximadamente 100 milímetros.

La duración de la prueba es 10 mínimos.

IPX2:

El recinto se prueba para el minuto 2,5 en cada uno de cuatro posiciones fijas de la inclinación.

Estas posiciones son 15° a cada lado de la vertical en dos aviones mutuamente perpendiculares (véase la figura 3b)).

La duración total de la prueba es 10 mínimos.

IPX3:

El tubo oscilante se proporciona los agujeros del espray sobre un arco o del lado 60° del punto central. La ayuda no está perforada.

El recinto que se probará se pone en el punto central del semicírculo. El tubo se hace para oscilar con un ángulo de 1 20°, 60° a cada lado de la vertical, la época para una oscilación completa (2 × 1 20°) que es cerca de 4 s y la duración de la prueba que es 5 mínimos.

El recinto entonces se da vuelta con un ángulo horizontal del 90° y la prueba se continúa para 5 más mínimos.

El radio aceptable máximo del tubo oscilante es 1 600 milímetros.

Se ajusta la presión de agua para dar la tarifa especificada de la entrega. La presión para alcanzar esta tarifa de la entrega estará en el rango del kPa 50 al kPa 150. Debe ser mantenida constante durante la prueba.

La duración de la prueba es 1 min/m 2 de la superficie calculada del recinto (excepto cualquier superficie de montaje), con una duración mínima de 5 mínimos.

IPX4:

El tubo oscilante tiene agujeros del espray sobre el 1 80" entero del semicírculo. El flujo total se ajusta como se especifica en el cuadro 9 y se mide con un metro de flujo.

El tubo se hace casi para oscilar con un ángulo de 360°, 180° a cada lado de la vertical, la época para una oscilación completa (2 × 360°) que es cerca de 12 S.

La duración de la prueba es 10 mínimos.
