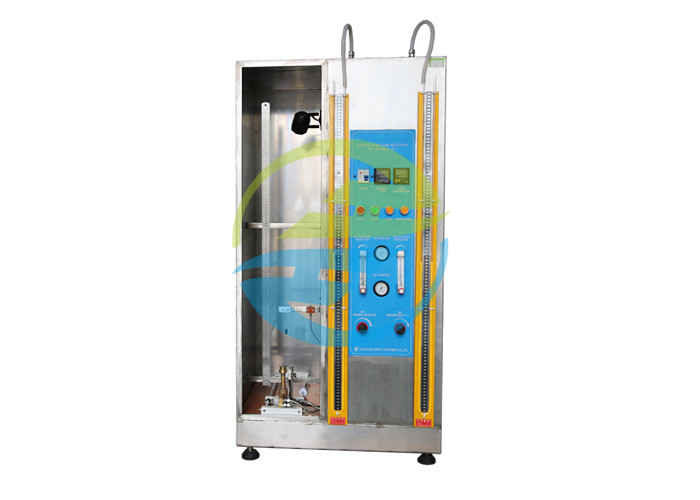

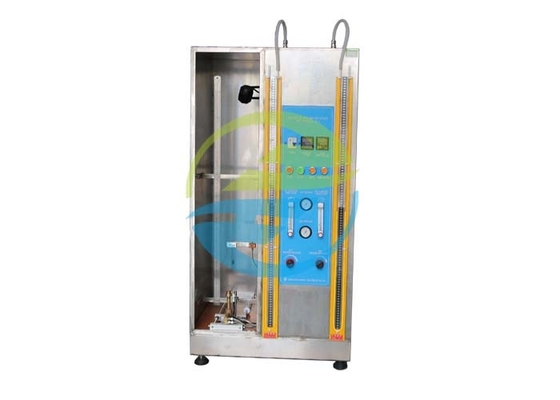

Equipo de prueba de la inflamabilidad del IEC 60332 para cable aislado vertical de la propagación de llama el solo

Equipo de prueba de la inflamabilidad para la propagación de llama vertical para el solo cable aislado

Estándar:

Pruebas del IEC 60332-1-1 en los cables eléctricos y des fibra óptica bajo condiciones del fuego – parte 1-1: Prueba para la propagación de llama vertical para un solo alambre o cable aislado – aparato;

Pruebas del IEC 60332-1-2 en los cables eléctricos y des fibra óptica bajo condiciones del fuego – parte 1-2: Prueba para la propagación de llama vertical para un solo alambre o cable aislado – el procedimiento para 1 kilovatio premezcló la llama;

Pruebas del IEC 60332-1-3 en los cables eléctricos y des fibra óptica bajo condiciones del fuego – parte 1-3: Prueba para la propagación de llama vertical para un solo alambre o cable aislado – procedimiento para la determinación de flamear gotitas/partículas.

Uso:

Es uso para probar la resistencia a la propagación de llama vertical para un solo conductor o cable aislado eléctrico vertical, o cable de fibra óptica, bajo condiciones del fuego. Equipo de prueba de la inflamabilidad

Colocación de la muestra:

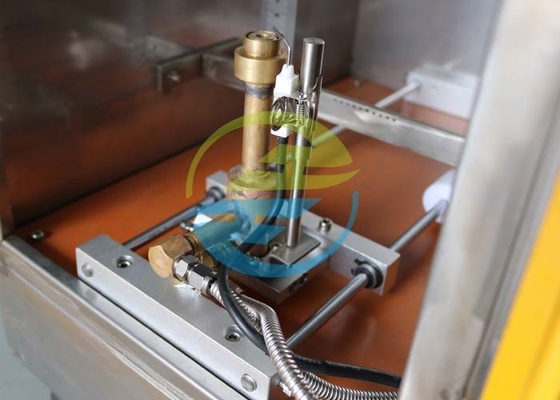

La muestra enderezado y ser asegurado a dos ayudas horizontales mediante un tamaño conveniente del alambre de cobre, en una posición vertical en el centro de la pantalla del metal, según lo descrito en 4,2 de IEC 60332-1 -1, de modo que la distancia entre la parte inferior de la parte superior

la ayuda y el top de la ayuda más baja es (550 el ± 5) milímetro. Además, la muestra será colocada de modo que la parte inferior del espécimen esté a aproximadamente 50 milímetros de la base de la pantalla (véase el cuadro 1).

El eje vertical de la muestra será arreglado centralmente dentro de la pantalla (es decir 150 milímetros de cada lado y 225 milímetros de la parte posterior).

Parámetro:
