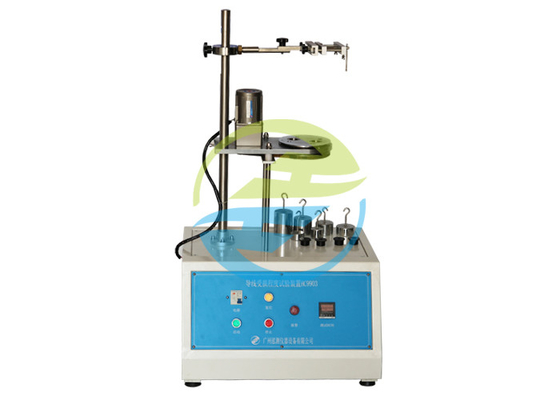

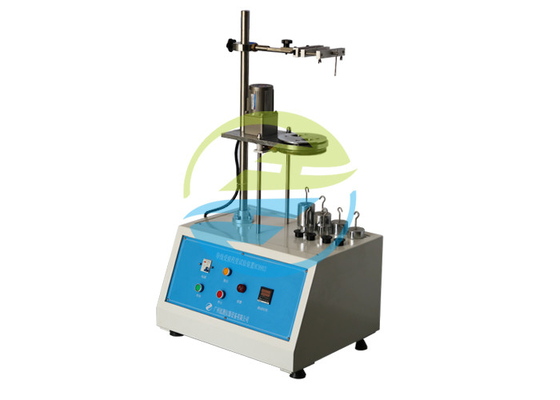

Aparato de ensayo del grado de daño del conductor IEC 60069-1 Rate del equipo de ensayo 10 ± 2 r/min

Estándar:

IEC 60884-1 ¢Enchufes y tomas de corriente para uso doméstico y similares ¢ Parte 1: Requisitos generales ¢ cláusula 12.2.5, figura 11

IEC 60669-1 “Interruptores para instalaciones eléctricas fijas domésticas y similares “Parte 1: Requisitos generales ” cláusula 12.2.5, figura 9

Descripción estándar:

Las terminales con sujeción por tornillo deberán diseñarse y fabricarse de modo que sujeten los conductores sin dañarlos indebidamente.

El terminal se coloca en el aparato de ensayo de acuerdo con la figura 11 y está equipado con conductores rígidos, sólidos, enrollados y/o flexibles.según el cuadro 3, primero con la superficie nominal de la sección transversal más pequeña y luego con la más grande, los tornillos de sujeción o las tuercas se apretarán con el par de acuerdo con el cuadro 6.

Cuando no existan conductores rígidos de cadena, el ensayo podrá realizarse únicamente con conductores sólidos rígidos.

La longitud del conductor de ensayo será de 75 mm más larga que la altura (H) especificada en el cuadro 9.

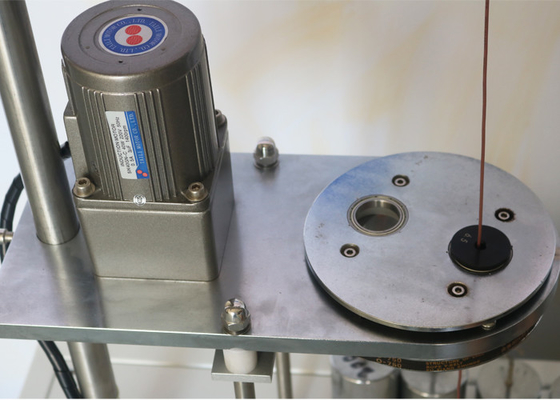

El extremo del conductor se pasa a través de una caja adecuada en una placa situada a una altura (H) por debajo del equipo, según se indica en el cuadro 9.El buje se coloca en un plano horizontal de tal manera que su línea central describe un círculo de 75 mm de diámetro, concéntrica con el centro de la unidad de sujeción en el plano horizontal; la placa se gira entonces a una velocidad de (10 ± 2) r/min.

La distancia entre la boca de la unidad de sujeción y la superficie superior de la buje deberá situarse dentro de ± 15 mm de la altura especificada en el cuadro 9.torsión, o la rotación del conductor aislado.

Una masa tal como se especifica en el cuadro 9 queda suspendida en el extremo del conductor. La duración del ensayo es de aproximadamente 15 minutos.

Durante el ensayo, el conductor no debe resbalar de la unidad de sujeción ni romperse cerca de ella, ni dañarse de tal manera que se vuelva impropio para su uso posterior.Equipo de ensayo de la CEI

El ensayo se repetirá con conductores sólidos rígidos, cuando existan, si el primer ensayo se ha realizado con conductores rígidos con hebras.
