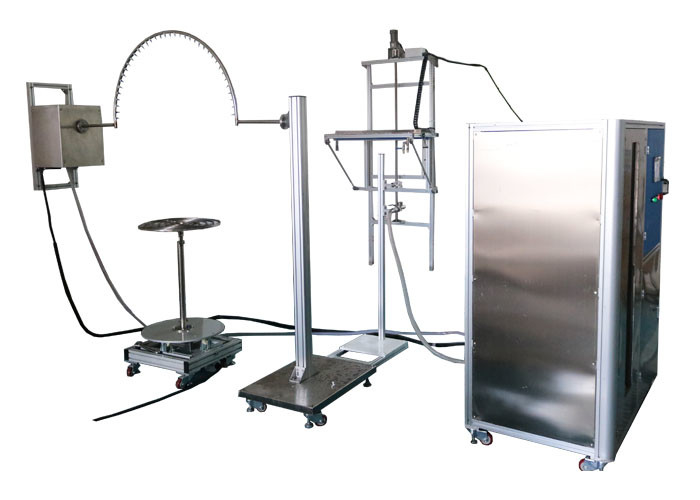

Sistema de prueba impermeable de IEC60529 IPX1-7 para los vehículos de camino

Sistema de prueba impermeable de IEC60529 IPX1-7 para los vehículos de camino

Nombre De La Marca:	HeJin
Número De Modelo:	HH0819
Cuota De Producción:	1 sistema
Precio:	Negotiatable
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	sistema 5 por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

Third party calibration certificate(cost additional)

nombre de producto:

Sistema de prueba de la prenda impermeable IPX1-7

Estándar:

ISO 20653, DIN40050-9, IEC60529

Zona de pruebas del goteo:

1000×600m m

Altura del goteo:

200m m

tubo del eslabón giratorio:

R600, R800 y R1000

Agujero de la aguja:

Diámetro 0.4m m

Placa giratoria:

Diámetro 600m m

Función:

vehículos de camino contra los efectos del ingreso de la prueba de agua

Detalles de empaquetado:

madera contrachapada

Resaltar:

Sistema de prueba impermeable IEC60529 para el camino

Sistema de prueba de IEC60529 IPX1-7

Sistema de prueba IPX1-7 para los vehículos de camino

Descripción del producto

Las piezas de automóvil ISO20653 prueban las pruebas del equipo para la protección contra el ingreso del agua

Estándar:

Grado IEC60529 de protección proporcionado por los recintos (código del IP) del IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;

Grados del IP DIN40050-9 de protección proporcionados por los recintos para el equipo eléctrico en los vehículos de camino para proteger el equipo eléctrico dentro del recinto contra los efectos del ingreso de objetos extranjeros sólidos, incluyendo el polvo (protección contra objetos extranjeros), protegiendo el equipo eléctrico dentro del recinto contra los efectos del ingreso del agua (protección contra el agua);

Vehículos de camino del ISO 20653-2013 — Grados de protección (código del IP) — Protección del equipo eléctrico contra los objetos extranjeros, el agua y el acceso, cuadro 3 - disposición de prueba para determinar la protección contra los goteos verticales del agua (aparato del goteo); grados de protección contra el agua 1 y 2, cuadro 4 - disposición de prueba para determinar la protección contra el agua y el espray de agua (tubo del chapoteo del eslabón giratorio); grados de protección contra el agua 3, 4 y 4K, cuadro 5 - disposición de prueba manual para determinar la protección contra el agua y el espray de agua (tubo del chapoteo de la ducha); grados de protección contra el agua 3 y 4, cuadro 6 - boca para determinar la protección contra el agua de alta velocidad; grados de protección contra el agua 5, 6 y 6K

Uso:

Sistema de prueba impermeable para los vehículos de camino — Grados de protección (código del IP) — Protección del equipo eléctrico contra el agua. Equipo de prueba de las piezas de automóvil

Parámetro:

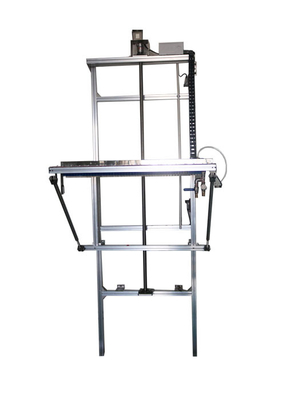

1. El agua gotea para el segundo elemento de código 1 (verticalmente) y 2 (el recinto inclinado por 15°)
Zona de pruebas del goteo	1000×600m m, adaptable. Equipo de prueba de las piezas de automóvil
Altura del goteo	200m m, ajustable. Detectado automáticamente por el sensor infrarrojo, cuando la aguja está situada en el punto más alto de la muestra 200m m, la caja del goteo parará automáticamente.
Tarifa de goteo (corriente)	1+0.05 0mm/min o 3+0.05 0mm/min cambiables, adoptan tecnología controlada digital de la precipitación
Agujero de la aguja	Φ0.4mm
Distancia entre los agujeros	20m m
Tiempo de prueba	0-999.9min, puede ser preestablecido
Método de la instalación	Tipo montado en la pared o del piso

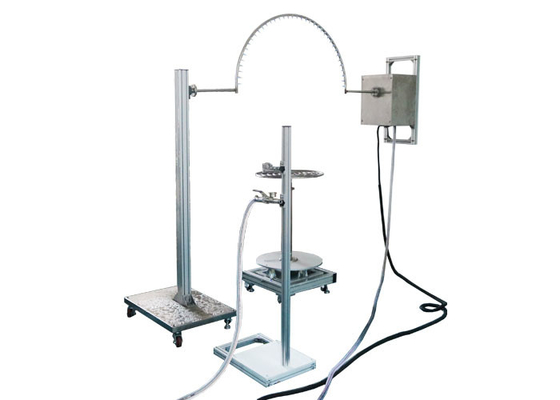

2. Espray de agua y para el elemento de código del agua segunda del chapoteo 3 y 4 (tubo del eslabón giratorio)
Radio oscilante de los tubos	La configuración estándar es R600, R800 y R1000, el otro radio R200, R400, R1200, R1400, R1600mm están disponibles, hecho del acero inoxidable
Agujero de la aguja	Φ0.4mm
Ángulo incluido de dos agujeros	IPX3: 120°; IPX4: 180°
Ángulo del péndulo	IPX3: 120° (±60°); IPX4: 350° (±175°)
Llover velocidad	IPX3: 4 s/time (2×120°); IPX4: 12 s/time (2×350°);
Corriente	1-10L/min ajustable
Tiempo de prueba	0.01S-99hours 59min, puede ser preestablecido
3. Espray de agua y agua del chapoteo para el segundo elemento de código 3 y 4 (tubo de la ducha)
Parámetros de la boca de espray	Diámetro externo: Ф102mm diámetro esférico: SФ75.5mm 121 agujeros de Ф0.5mm; 1 agujero en el centro círculos íntimos 1 de 12 agujeros en 30°pitch 4 círculos externos de 24 agujeros en 15°pitch Escudo-aluminio de mudanza Boca-latón del espray
Corriente	el 10L/min±5%, metro de flujo es ajustable
Indicador de presión	50-150Kpa, gama del indicador de presión 0-0.25Mpa
4. Agua de alta velocidad para el segundo elemento de código 5 y 6
Diámetro de la boca	IPX5: Φ6.3mm; IPX6: Φ12.5mm
Corriente	IPX5: 12.5±0.625L/min; IPX6: 100±5L/min
La distancia de la boca de jet al recinto	2,5-3M
5. Placa giratoria
Diámetro	Φ600mm, Φ800mm y Φ1000mm están disponibles,
Velocidad de rotación	1r/min
Ángulo inclinable	15°
Ángulo de la prueba de la rotación	el 90°, rotación continua
Fuerza de sustentación	≤150kg

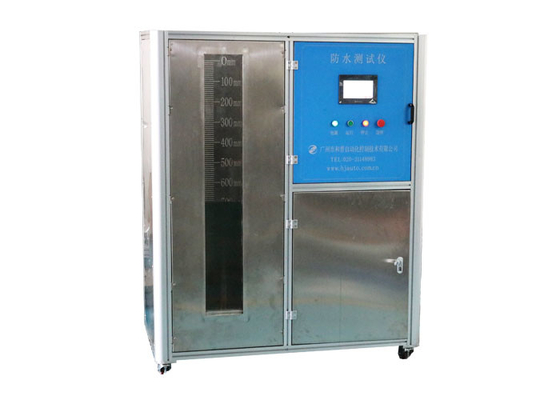

6. Abastecimiento de agua (también para segundos la inmersión temporal del elemento de código 7 en agua) y gabinete de control eléctrico
Aplicable	(a) abastecimiento de agua para la prueba impermeable IPX1~IPX6 (b) prueba de inmersión del agua de IPX7 (c) control automático para el equipo impermeable entero
El tanque de almacenamiento del agua	Es aplicable regar el almacenamiento de la prueba de espray fuerte de agua IPX5~IPX6, inyección del agua de la inmersión IPX7 Volumen: 1000L Dimensión: L1000mmXW1000mmXH1000mm Ventana panorámica: ventana de cristal endurecida Dimensión de la ventana panorámica: W200mmXH1250mm Indicador de la profundidad: acero inoxidable Altura del indicador de la profundidad: 1300m m, exactitud 1m m Control llano líquido: interruptor de flotador + tubo de desbordamiento
Gabinete de control:	Detección del flujo: reacción de la señal del flujo a través del flujómetro electrónico Ajuste del flujo: fije en la pantalla táctil Detección de la temperatura: PID Regulador: PLC Función de control: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión, y control de tiempo de la prueba. Función de la protección: protección de la salida, protección contra sobrecarga, protección del cortocircuito

Sistema de prueba impermeable de IEC60529 IPX1-7 para los vehículos de camino 0
