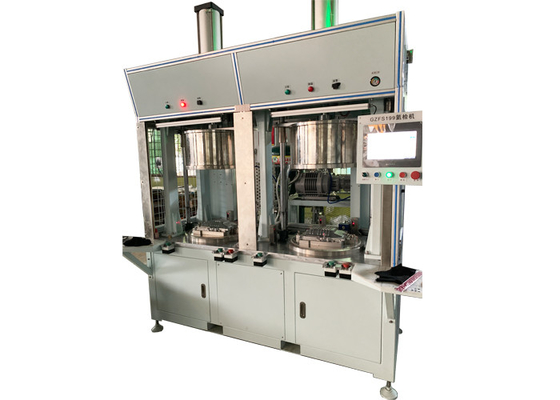

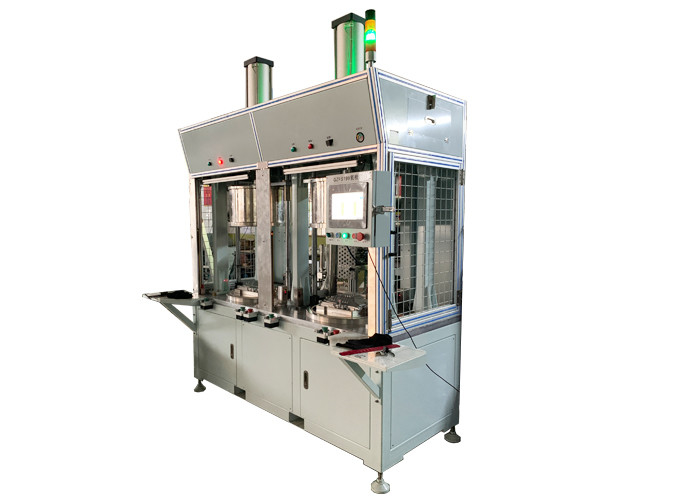

equipo de prueba de escape del helio 100sec/piece

Cubierta del inversor del motor automotriz

Partes de automóvil

Pedazo del trabajo cargado

Y

La cámara de vacío se cerró

El operador pone el pedazo del trabajo en el accesorio de la cámara de vacío, presiona la tecla de partida.

Cierre automáticamente la puerta de la cámara de vacío, y el comienzo del ciclo de la prueba.

Nota: Un protector de rejilla está instalado a ambos lados de la cámara de vacío. Al cerrar la puerta de la cámara de vacío, asegúrese de que no hay objetos en el área común que interfieren con el movimiento de la cámara de vacío.

Evacue

Y

Prueba de escape gruesa

Después de que la cámara sea cerrada, la válvula de vacío se abre automáticamente, la cámara y la muestra será evacuada por el grupo de la bomba hasta a un vacío del punto de ajuste;

Los sensores del vacío supervisan el valor del vacío en la cámara y la muestra individualmente;

Cuando el valor del vacío en la cámara alcanza los ajustes, pare la evacuación de la muestra, la cámara se continúa siendo evacuado hasta a los ajustes;

Durante la evacuación de la cámara, la muestra está probando por el método del decaimiento de la presión para encontrar el escape grueso;

Si la muestra tiene escape grueso, se aborta el proceso automático de la prueba, la señal del escape grueso será dado hacia fuera.

Si la muestra no tiene ningún escape grueso, el proceso de la prueba de escape será continuado.

Relleno del helio

y

Prueba de escape fina

La cámara y la muestra serán evacuadas por el grupo de la bomba hasta a un vacío del punto de ajuste;

Cuando el valor del vacío dentro de la cámara y de la muestra alcanza la presión preestablecida del vacío individualmente;

El detector de escape comenzará a probar el valor del helio de la cámara antes del helio que carga, y suprime este valor de base a cero;

El helio se carga a la muestra a un valor preestablecido;

Si la señal del helio en la cámara que el paso/falla el punto de ajuste es inducido por el detector de escape, él no muestra ningún escape fino, una lámpara verde se está encendiendo.

Si la muestra se evalúa como NOK, el mensaje de alarma relacionado será dado hacia fuera en el tablero de operación y la pantalla, el operador debe empujar confirma el botón en el tablero de operación para reconocer los resultados de la prueba, si no la puerta de la cámara no puede ser abierta.

Cuando confirme se empuja el botón, la puerta de la cámara se puede abrir automáticamente, el operador soltó el acoplador, descarga el objeto.

Si la muestra se evalúa como MUY BIEN, el mensaje relacionado de la AUTORIZACIÓN será dado hacia fuera en el tablero de operación y la pantalla, la puerta de la cámara puede ser abierta automáticamente; el operador soltó el acoplador, descarga el objeto.
