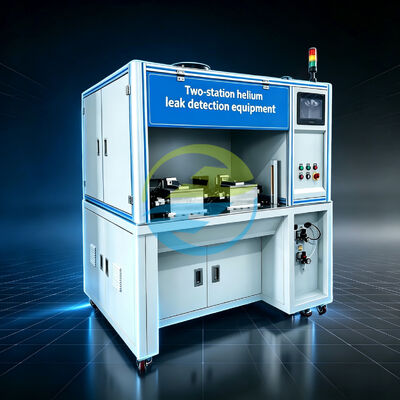

Equipo de ensayo de fugas de helio con relé de alta precisión para la inspección automática de la estanqueidad de los gases con dos estaciones de ensayo

Equipo de prueba de fugas de helio con relé de alta precisión para inspección automática de estanqueidad al gas con dos estaciones de prueba

Introducción del producto

Un relé puede parecer perfectamente ensamblado desde el exterior, pero su rendimiento de sellado puede depender de defectos que son imposibles de ver durante una inspección visual.

Por lo tanto, para los fabricantes de relés automotrices, componentes eléctricos sellados y otros conjuntos de precisión, las pruebas de fugas son más que un paso más de control de calidad. Es una forma práctica de verificar si el componente terminado ha alcanzado el nivel requerido de estanqueidad al gas antes de pasar a la siguiente etapa de producción.

El equipo de prueba de fugas de helio con relé de dos estaciones se desarrolló específicamente en torno a este requisito.

El sistema utiliza helio como gas trazador. Debido a que el helio puede pasar a través de vías de fuga extremadamente pequeñas, un detector de fugas de helio puede detectarlo cuando una pieza de trabajo sellada tiene una vía de fuga. Esto hace que las pruebas de fugas de helio sean especialmente adecuadas para componentes en los que las pruebas convencionales de caída de presión o estanqueidad al aire por sí solas pueden no proporcionar suficiente sensibilidad.

La configuración de dos estaciones también brinda a los equipos de producción una mayor flexibilidad. Mientras una estación lleva a cabo su ciclo de prueba programado, la otra estación puede prepararse para la siguiente pieza de trabajo. Esto ayuda a reducir esperas innecesarias entre operaciones y hace que el equipo sea más fácil de integrar en un flujo de trabajo de producción continuo.

Está diseñado principalmente para pruebas de relés, mientras que su configuración de accesorios y procesos se puede personalizar de acuerdo con la estructura, las dimensiones y los requisitos de prueba reales de la pieza de trabajo del cliente.

Características

Dos estaciones de prueba independientes

La estructura de dos estaciones permite que el equipo maneje operaciones de prueba a través de dos posiciones de trabajo independientes. Esta configuración es adecuada para entornos de producción donde los fabricantes necesitan equilibrar la precisión de las pruebas con el rendimiento práctico.

Detección de gas trazador de helio

El helio se utiliza como gas de detección. Sus características físicas lo hacen adecuado para identificar rutas de fuga muy pequeñas en componentes sellados.

Detección automática de fugas

El equipo está diseñado en torno a un proceso automático de detección de fugas de helio, lo que reduce la dependencia del juicio manual durante la etapa de detección real.

Diseño de accesorios centrado en relés

El equipo está destinado principalmente a pruebas de relés. HeJin puede desarrollar accesorios dedicados según las dimensiones del relé, las estructuras de conexión y los requisitos de producción.

Capacidad de pieza de trabajo flexible

La configuración publicada admite de 1 a 4 piezas de trabajo para inspección, lo que brinda flexibilidad para diferentes disposiciones de carga.

Ingeniería Orientada a la Producción

En lugar de ofrecer solo un detector independiente, HeJin desarrolla el equipo en torno al proceso de prueba completo del cliente, incluido el diseño de accesorios, la secuencia de prueba y la integración de la línea de producción.

Funciones principales

• Detección automática de fugas de helio
• Inspección de estanqueidad del relé
• Pruebas de gas trazador de helio
• Operación de prueba de dos estaciones
• Posicionamiento del dispositivo de pieza de trabajo
• Control de presión de prueba
• Evaluación de resultados de fugas
• etc...

¿Qué puede probar este equipo?

La aplicación principal de las pruebas de relés sellados.

Las piezas de trabajo típicas aplicables pueden incluir:

• Relés automotrices
• Relés sellados
• Relés industriales
• Componentes eléctricos sellados herméticamente.
• Componentes electrónicos sellados.

El sistema también se puede considerar para otros componentes sellados cuando sus dimensiones, método de conexión y requisitos de prueba de fugas sean compatibles con el equipo.

Para una nueva aplicación, los clientes deben proporcionar el plano de la pieza de trabajo, la estructura de sellado, la presión de prueba, la tasa de fuga permitida requerida y la capacidad de producción esperada. Luego, HeJin puede evaluar el método de prueba y la configuración del dispositivo.

¿Qué detecta el equipo?

Se centra en la estanqueidad al gas y el rendimiento contra fugas, incluyendo:

Fuga externa

Detección de fugas desde la pieza sellada al entorno circundante.

Defectos de sellado interno

Detección de vías de fuga causadas por interfaces de sellado, juntas o defectos estructurales.

Rutas de microfugas

La detección basada en helio puede identificar rutas de fuga muy pequeñas que pueden ser difíciles de identificar mediante inspección visual.

Consistencia del sellado

El proceso de prueba repetible ayuda a los fabricantes a monitorear la consistencia del rendimiento del sellado en todos los lotes de producción.

Estándares de referencia internacionales

ISO 20485:2017 — Ensayos no destructivos — Pruebas de fugas — Método del gas trazador

ISO 20485:2017 es la referencia internacional más directamente relevante para las pruebas de fugas de gas trazador. ISO afirma que la norma describe técnicas para la detección de fugas utilizando un gas trazador y un detector de fugas específico para el gas trazador.

ISO 20486:2017 — Calibración de fugas de referencia para gases

ISO 20486:2017 es parte de las normas de pruebas no destructivas ISO 19.100 que cubren pruebas de fugas y calibración de fugas de referencia para gases. Es relevante al establecer condiciones de fuga de referencia trazables para sistemas de prueba de fugas.

Referencia de Gestión de Calidad ISO 9001

ISO 9001 proporciona el marco reconocido internacionalmente para los sistemas de gestión de la calidad.

Actualización importante de 2026: ISO 9001:2026 ya se ha publicado, mientras que ISO 9001:2015 se ha retirado. Por lo tanto, la documentación del proyecto debe identificar la edición aplicable en lugar de describir automáticamente la norma ISO 9001:2015 como la edición actual.

IEC 60529: grados de protección proporcionados por los gabinetes

IEC 60529 define el sistema de código IP utilizado para clasificar los grados de protección proporcionados por envolventes para equipos eléctricos. La publicación consolidada IEC incluye la norma original junto con sus modificaciones.

Especificaciones técnicas

Tomas detalladas

Servicio postventa de calidad

Soporte de ingeniería que continúa después de la entrega

Para los equipos de prueba de fugas, la entrega no es el final del proyecto.

El verdadero desafío a menudo comienza cuando el equipo ingresa al entorno de producción: el posicionamiento del dispositivo, los parámetros de prueba, el suministro de helio, la calibración de fugas de referencia y la operación diaria afectan la estabilidad de las pruebas.

Es por eso que HeJin brinda soporte técnico durante todo el ciclo de vida del equipo.

Preguntas frecuentes

1. ¿Qué productos puede probar este equipo?

Está diseñado para productos precargados que requieren pruebas de fugas de helio. La gama compatible especificada incluye los modelos de cuerpo de válvula 250, 400 y 600, así como los modelos de resina epoxi 100, 300 y 500. Se pueden evaluar otros productos según su estructura y requisitos de prueba.

2. ¿Cuántas cámaras de vacío tiene el equipo?

Cuenta con dos cámaras de vacío.

3. ¿Cuántos productos se pueden probar en cada cámara?

Cada cámara de vacío está diseñada para alojar de 1 a 4 piezas de trabajo.

4. ¿Cuál es el umbral de alarma de fuga?

Los criterios de aceptación reales para los productos del cliente deben determinarse en función de sus especificaciones técnicas y los procedimientos de prueba aplicables.

5. ¿Qué gas se utiliza para las pruebas de fugas?

El helio es el gas de prueba especificado.

6. ¿Cuál es la capacidad de producción?

La capacidad de producción especificada es de 200 unidades por hora.

7. ¿La carga y descarga es automática?

El equipo está configurado para carga y descarga manual; La carga y descarga automática se puede personalizar.

8. ¿Qué fuente de alimentación se requiere?

380 V, sistema trifásico de cinco hilos, 50 Hz.

9. ¿Qué tipo de suministro de helio se requiere?

El helio se suministra mediante bombonas de gas. La fuente de gas debe ubicarse a menos de 2 metros de la entrada de gas del equipo, con una presión de entrada de 0,2 MPa.

10. ¿Qué tipo de aire comprimido se requiere?

El requisito de aire comprimido especificado es de 0,5 a 0,7 MPa; Se requiere aire comprimido limpio y seco para el funcionamiento de la válvula neumática.

Acerca de HeJin

HeJin es un fabricante con sede en China que se especializa en equipos de automatización y pruebas industriales.

Fundada en 2012, la empresa se centra en I+D, diseño de ingeniería, fabricación y soporte técnico para equipos especializados utilizados en componentes automotrices, detección de fugas, manejo de gases y aplicaciones de pruebas industriales.

En lugar de simplemente suministrar máquinas estándar, HeJin trabaja con los clientes para desarrollar equipos que se ajusten a sus requisitos de producción reales.

Desde la primera discusión técnica hasta el diseño de accesorios, la fabricación de equipos, la puesta en servicio y el soporte posventa, el proceso de ingeniería permanece estrechamente relacionado.

Esto es importante cuando un sistema de pruebas necesita funcionar de forma fiable como parte de una línea de producción real.
