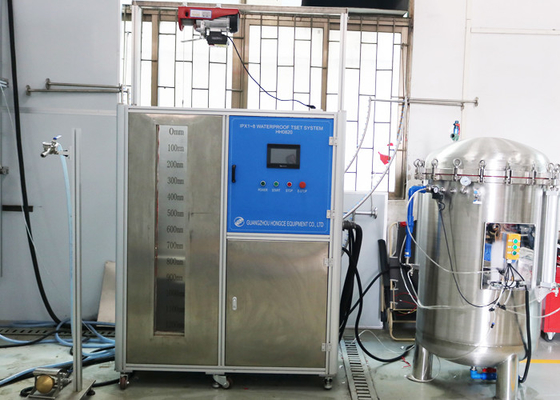

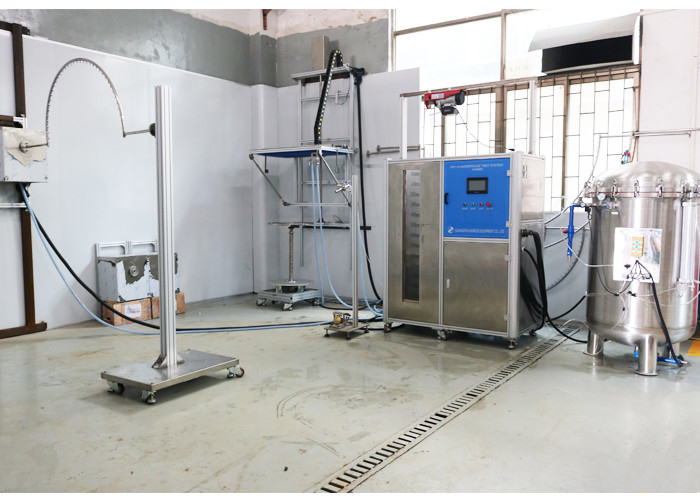

Equipo de prueba de las piezas de automóvil de IPX1 1PX8 para la protección de los grados contra el agua

12.5±0.626L/min (IPX5);

100±5L/min (IPX6)

Equipo de prueba

Condiciones de prueba

Corriente

tarifa

Los aparatos del goteo figura 3

Recinto en placa giratoria

Velocidad aproximadamente 1 r/min

(1,0 + 0,5) mm/min

(altura de la precipitación)

Diferencia del

temperatura del

equipo bajo prueba

no más que 5 °C.

Para las temperaturas del agua

cuáles son más que

5 °C más bajo, meas

los ures serán estados de acuerdo

entre los usuarios de

el estándar a prevenir

la formación de agua condensada.

Los aparatos del goteo figura 3

Recinto en 4 posiciones fijas,

inclinado por 15°

(3,0 + 0,5) mm/min

(altura de la precipitación)

minuto 2,5 para cada uno de

las cuatro posiciones

Cuadro 4 del tubo del eslabón giratorio

con el diámetro de las aberturas 0,4 milímetros

al ± 60° del espray plano vertical mientras que gira sobre un eje el tubo del eslabón giratorio por el ± 60° referente al avión vertical hasta una tasa de approx.1 s/60°

Distancia máxima 200 milímetros

0,1 l/min de ± el 5% por la abertura (medio

valor), o

aproximadamente.

kPa 80

minuto 10

(el minuto 5 en una posición, el minuto 5 en una posición giró sobre un eje de

esta posición por el 90°

a lo largo del horizontal

nivel)

o cuadro 5 del tubo de la ducha

espray mientras que gira sobre un eje el tubo de la ducha por el ± 60° referente al avión vertical

Distancia máxima 500 milímetros

Cuadro 4 del tubo del eslabón giratorio como debajo 3, pero con el diámetro de las aberturas 0,4 milímetros de ± el 90° del avión vertical; espray mientras que gira sobre un eje el tubo del eslabón giratorio por el ± (180° a 20°) referente al avión vertical en a

índice de aproximadamente 1 s/60°

Distancia máxima 200 milímetros

o cuadro 5 del tubo de la ducha, pero con la cubierta quitada, espray mientras que gira sobre un eje el tubo de la ducha por el ± el 90°

referente al avión vertical

Distancia máxima 500 milímetros

Cuadro 4 del tubo del eslabón giratorio como debajo 3, pero con el diámetro de las aberturas 0,8 milímetros de ± el 90° del avión vertical, espray mientras que gira sobre un eje el tubo del eslabón giratorio por el ± (180° a 20°) referente al avión vertical en a

índice de aproximadamente 1 s/60°

Distancia máxima 200 milímetros

0,6 l/min de ±

el 5% por abertura

(medio

valor)

aproximadamente.

kPa 400

minuto 10

(el minuto 5 en una posición, el minuto 5 en una posición giró sobre un eje de esta posición por el 90°)

Chorro de agua, boca diámetro de 6,3 milímetros según el cuadro 6

Distancia 2,5 m a 3M

12,5 l/min de ± el 5%

aproximadamente.

kPa 30

Chorro de agua, boca diámetro de 12,5 milímetros según el cuadro 6

Distancia 2,5 m a 3M

100 l/min de ± el 5%

aproximadamente.

kPa 100

Chorro de agua, boca diámetro de 6,3 milímetros según el cuadro 6

Distancia 2,5 m a 3M

aproximadamente.

1 kPa 000

Lavabo de la inmersión

profundidad de inmersión:

1 m (la ubicación de vivienda más profunda) agua de 0,15 m sobre la ubicación de vivienda más alta, si la vivienda es más grande

que 0,85 m

Nivel del agua del lavabo de la submisión: y profundidad de la submisión

según lo estado de acuerdo entre los usuarios del estándar

conforme a

acuerdo
