Máquina de prueba de fugas de helio para carcasa de baterías de automóviles con ciclo de 34 segundos por pieza y presión de carga de 0 ‰ 0,5 MPa

Máquina de prueba de fugas de helio para carcasas de baterías de automóviles con ciclo de 34 segundos/pieza y presión de carga de 0-0.5 MPa

Equipo de prueba de fugas de carcasas de baterías de potencia para automóviles con sellado automático y detección de helio

Descripción del producto

El equipo de detección de fugas de helio para carcasas de baterías de potencia para automóviles, desarrollado, producido y fabricado por Hejin Company, está diseñado para fabricantes que necesitan realizar pruebas de sellado fiables en carcasas de baterías, cubiertas y componentes relacionados de baterías de automóviles.

El sistema utiliza helio como gas trazador y está diseñado para identificar trayectorias de fuga que pueden ser difíciles de detectar mediante inspección visual tradicional o pruebas de presión básicas. El entorno de vacío controlado, el proceso de carga de helio y los métodos de detección de fugas altamente sensibles trabajan juntos para proporcionar un proceso de inspección repetible para la producción de carcasas de baterías.

El equipo es fabricado por HeJin, un fabricante de origen que integra capacidades de I+D, diseño de ingeniería y producción. Desde el desarrollo de utillajes y la fabricación de equipos hasta la depuración y el soporte técnico postventa, HeJin tiene la capacidad de proporcionar soluciones completas de prueba de fugas en lugar de simplemente proporcionar detectores independientes.

Introducción al producto

Para las carcasas de baterías de automóviles, la calidad del sellado no se puede juzgar solo observando la superficie del producto terminado.

Las carcasas pueden tener una apariencia limpia y, al mismo tiempo, retener trayectorias de fuga muy pequeñas alrededor de las interfaces de sellado, áreas de soldadura, aberturas de conectores o juntas estructurales. Para los fabricantes, identificar estos problemas antes de que los componentes entren en la siguiente etapa de producción puede tener un impacto significativo en la consistencia del proceso y la calidad del producto.

Aquí es donde entra en juego el valor del uso de la prueba de fugas de helio.

El sistema de prueba de fugas de carcasas de baterías de automóviles utiliza helio como gas trazador y emplea un proceso de detección de fugas dedicado para evaluar el estado de sellado del componente que se está probando. Dependiendo de la configuración seleccionada, la pieza de trabajo se coloca en una cámara de vacío o en un utillaje especial, se evacua a las condiciones requeridas, se expone a helio bajo condiciones de prueba especificadas y luego se evalúa mediante un detector de fugas.

La configuración final del equipo se puede determinar en función del tamaño de la carcasa de su batería, la tasa de fuga requerida, la presión de prueba, el tiempo de ciclo y la configuración del utillaje.

¿Por qué la prueba de fugas de helio para carcasas de baterías?

Las carcasas de las baterías contienen múltiples interfaces estructurales y de sellado. Un método de prueba de fugas debe hacer más que simplemente identificar fugas obvias.

El helio se utiliza ampliamente como gas trazador porque las pruebas de fugas con gas trazador se pueden realizar con un detector de fugas diseñado específicamente para detectar el gas trazador seleccionado. La norma ISO 20485:2017 describe específicamente las técnicas de detección de fugas utilizando gas trazador y un detector de fugas específico para gas trazador.

Para la producción de carcasas de baterías de automóviles, la prueba de fugas de helio puede ayudar a los fabricantes a investigar:

• Integridad del sellado de la carcasa
• Rendimiento del sellado de la cubierta
• Fugas en juntas
• Fugas en el área de soldadura
• Fugas en conectores o interfaces
• Fugas en anillos de sellado
• Trayectorias de fugas pequeñas
• Rendimiento general de fugas de la carcasa

El área detectable exacta depende del diseño del utillaje y de la forma en que la carcasa de la batería se conecta al circuito de prueba.

Características del producto

Diseñado para la inspección de carcasas de baterías de automóviles

El sistema está diseñado en torno a la estructura física y los requisitos de sellado de los componentes de baterías de automóviles, incluidas las carcasas y cubiertas de baterías.

Detección de gas trazador de helio

El helio se utiliza como gas trazador para la detección de fugas finas. El método permite que el sistema responda específicamente al helio liberado a través de una trayectoria de fuga.

Prueba en cámara de vacío

El método de cámara de vacío proporciona un entorno de prueba controlado alrededor de la pieza de trabajo. Los sistemas relacionados con baterías publicados por HeJin utilizan tecnología de cámara de vacío para la inspección de fugas.

Proceso de prueba automatizado

La secuencia de prueba puede integrar la evacuación, la carga de helio, la detección, el juicio de resultados y otras etapas del proceso en un ciclo de prueba controlado.

Ciclo orientado a la producción

La configuración HJ-LT-1 publicada por HeJin especifica un tiempo de ciclo de 34 segundos por pieza.

Utillajes personalizados

Las carcasas de las baterías varían considerablemente en dimensiones, interfaces y estructuras de sellado. Por lo tanto, el utillaje se puede diseñar en torno a la pieza de trabajo real del cliente.

Funciones principales

• Inspección de sellado de carcasas de baterías
• Prueba de fugas de cubiertas de baterías
• Prueba en cámara de vacío
• Carga de helio
• Detección de fugas finas
• Detección de fugas gruesas
• Evaluación de la tasa de fuga
• Juicio automático de resultados de prueba

Especificaciones técnicas

Tecnología central

Detección de fugas de gas trazador de helio

El principio fundamental de detección se basa en el gas trazador de helio.

El componente probado se conecta al circuito de prueba apropiado. Se introduce helio bajo las condiciones de prueba definidas, mientras que el lado de detección se mantiene en la condición de vacío requerida.

Si existe una trayectoria de fuga, el helio pasa a través de esa trayectoria y llega al lado de detección. El detector de fugas de helio mide la señal correspondiente y la compara con el valor de aceptación preestablecido.

La norma ISO 20485:2017 define específicamente las técnicas para detectar fugas utilizando un gas trazador y un detector de fugas específico para gas trazador.

Tecnología de cámara de vacío

La cámara de vacío crea un entorno controlado para el proceso de detección de fugas.

El sistema de cámara de vacío publicado por HeJin describe una secuencia que involucra evacuación, detección de fugas gruesas, carga de helio, detección de fugas finas, recuperación de helio y ventilación de la cámara.

Este proceso ayuda a reducir la dependencia de la inspección manual y proporciona un procedimiento de prueba más consistente.

Gestión del helio de fondo

La concentración de helio de fondo es una consideración importante al realizar pruebas de fugas sensibles.

Antes de la detección de fugas finas, el sistema de detección puede monitorear la señal de helio de fondo y establecer la línea de base requerida antes de la etapa de carga de helio.

Esto ayuda a crear un entorno de medición más controlado.

Aplicaciones

• Fabricación de baterías de automóviles
• Producción de carcasas de baterías para vehículos eléctricos
• Producción de carcasas de baterías
• Fabricación de cubiertas de baterías
• Fabricación de módulos de baterías
• Ensamblaje de paquetes de baterías
• Inspección de calidad de componentes de automóviles
• Inspección de componentes de gestión térmica de baterías

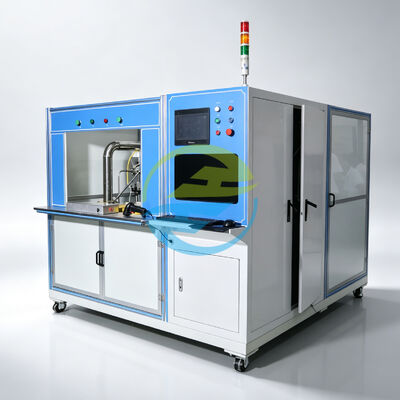

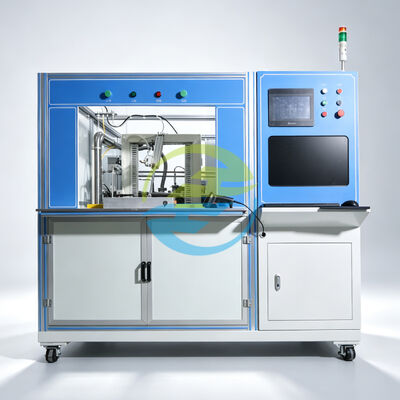

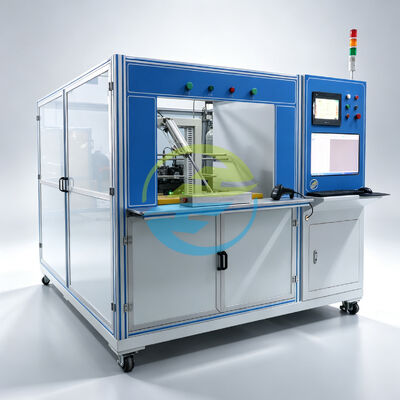

Imágenes detalladas

Acerca de HeJin

HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD, que opera bajo el nombre de HeJin, se estableció en Guangzhou en 2012. La empresa se especializa en I+D, fabricación y ventas de equipos de prueba industrial intensivos en tecnología.

Su cartera de productos abarca equipos de prueba de fugas, equipos de prueba de piezas de automóviles, equipos de prueba IP, equipos de prueba de electrodomésticos, equipos de prueba de inflamabilidad, equipos de prueba de impacto y otras soluciones de prueba industrial.

Para los clientes que buscan un fabricante directo, esta capacidad integrada es importante. HeJin diseña y fabrica sus equipos en China y desarrolla soluciones de prueba personalizadas de acuerdo con los requisitos del producto y de cumplimiento.

Para obtener más información sobre el fabricante, los clientes pueden visitar la página Acerca de nosotros de HeJin o explorar la categoría de equipos de prueba de fugas.

Preguntas frecuentes

1. ¿Qué productos puede probar este equipo de prueba de fugas de helio?

La aplicación principal es la prueba de relés sellados. El utillaje y el proceso de prueba se pueden personalizar según la estructura real del relé y la interfaz de conexión.

2. ¿Qué gas se utiliza para la detección de fugas finas?

La configuración de referencia utiliza helio al 100% como gas de detección de fugas finas.

3. ¿Cuál es la presión máxima de prueba?

La configuración de referencia especifica 25 bar para pruebas de fugas gruesas y finas, con la presión ajustable hacia abajo. La presión final debe establecerse de acuerdo con los requisitos del producto del cliente.

4. ¿Cuántos productos se pueden probar a la vez?

La configuración de referencia tiene dos estaciones de prueba, con una pieza de trabajo por estación.

5. ¿Cuál es el tiempo de ciclo de referencia?

La configuración de referencia publicada especifica aproximadamente 30 segundos por pieza de trabajo, lo que corresponde a aproximadamente 120 piezas de trabajo por hora.
