Máquina de recuperación de helio industrial con una tasa de recuperación ≥ 90% para equipos de ensayo de fugas de helio

El helio no desaparece una vez finalizado el ensayo de fuga. Una gran proporción del gas permanece dentro de la cámara de ensayo, las tuberías y los accesorios conectados.El helio fresco debe suministrarse continuamente para mantener la producción en funcionamiento.Con el tiempo, esto se convierte en uno de los costos operativos más altos en las pruebas de fugas de helio.

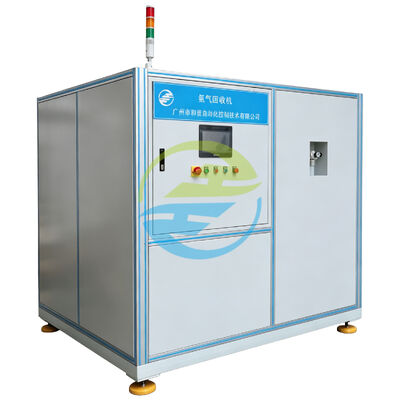

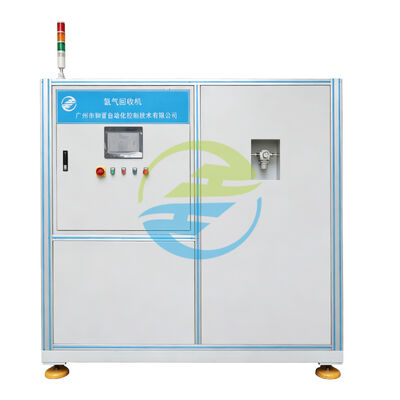

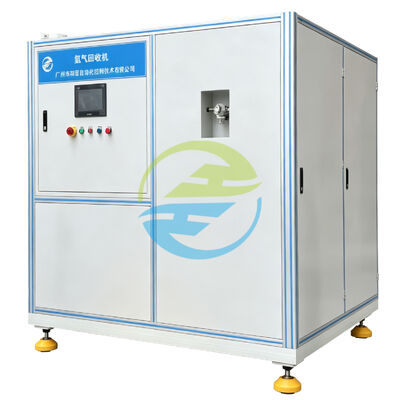

La máquina de recuperación de helio HJ-HS-4 se instala entre el equipo de ensayo de fugas y el sistema de suministro de helio para recuperar el gas restante antes de su liberación.En lugar de tratar el helio como un consumible de un solo uso, la máquina lo devuelve al proceso de producción después de la purificación y el ajuste de la concentración.almacenados y devueltos a la estación de ensayo de fugas cuando se alcanzan las condiciones de funcionamiento requeridas.

En lugar de cambiar el método de prueba de fugas en sí, el sistema de recuperación cambia la forma en que el helio fluye a través de la línea de producción.Funciona junto con los equipos de ensayo de fugas de helio existentes y forma parte del proceso de circulación de gas sin afectar la secuencia de ensayo.

Desarrollado por HeJin, el HJ-HS-4 es adecuado para entornos de producción donde se realizan pruebas de fugas de helio continuamente durante todo el día.componentes de refrigeraciónEn el caso de las piezas de automóviles o productos industriales sellados, el sistema ayuda a los fabricantes a recuperar helio reutilizable manteniendo una producción estable.

Aunque la cantidad varía según el tamaño del producto y el procedimiento de ensayo, la cantidad de helio que queda en el circuito de ensayo es muy pequeña.liberar el gas restante significa volver a comprar la misma cantidad antes del siguiente ciclo de producción.

La recuperación de helio cambia este proceso.

En lugar de agotar el gas, la máquina de recuperación lo transfiere a un sistema de circulación cerrado.comprimido y almacenado hasta alcanzar las condiciones de funcionamiento requeridas por el equipo de ensayo de fugasEl helio fresco sólo se añade cuando la concentración controlada cae por debajo del valor preestablecido.

Este enfoque permite que el helio recuperado participe en múltiples ciclos de ensayo en lugar de ser utilizado solo una vez.

La máquina de recuperación se instala normalmente entre la estación de ensayo de fugas de helio y la fuente de almacenamiento de helio.

Durante el funcionamiento, el equipo de prueba de fugas continúa funcionando exactamente de la misma manera que antes.

El helio residual se dirige automáticamente a la tubería de recuperación en lugar de ser descargado.La máquina de recuperación luego completa los procesos restantes de forma independiente antes de devolver el helio calificado a la línea de producción.

Debido a que la secuencia de recuperación se ejecuta automáticamente, los operadores de producción no necesitan interrumpir los ensayos o transferir el gas manualmente entre los diferentes tanques de almacenamiento.

La recuperación de helio solo es útil si el gas reciclado sigue siendo adecuado para pruebas de fugas.

El HJ-HS-4 monitoriza tanto la concentración de gas como la presión de operación durante todo el proceso de recuperación.

Cuando la concentración de helio disminuye, se añade helio fresco automáticamente.

Cuando la presión de funcionamiento cambia, el sistema de control ajusta la secuencia de recuperación para mantener una entrega estable de gas.

Al controlar estas condiciones de funcionamiento continuamente, la máquina suministra helio reciclado que sigue siendo adecuado para aplicaciones de pruebas de fugas repetidas.

Descripción estándar

• Pruebas no destructivas según la norma ISO 20485  Pruebas de fugas  Método de gas trazador
• ISO 12100 Seguridad de las maquinarias ¢ Principios generales de diseño
• IEC 60204-1 Seguridad de las máquinas ¢ Equipo eléctrico de las máquinas
• ISO 8573-1 Clasificación de la calidad del aire comprimido (Referencia para la purificación de gases)
• ISO 14644-1 Control de la limpieza para entornos industriales

Se espera que el equipo de producción funcione de forma continua, a menudo en varios turnos, sin interrumpir el calendario de fabricación.Por lo tanto, el sistema de recuperación ha sido diseñado con un funcionamiento estable y un mantenimiento sencillo en mente.

La máquina recoge el helio, lo purifica, controla la concentración y repone el gas automáticamente después de cada ensayo de fuga.Los operadores solo necesitan controlar el estado de funcionamiento a través de la interfaz de pantalla táctil, mientras que la secuencia de recuperación se ejecuta de acuerdo con los parámetros preestablecidos.

El diseño modular también simplifica el mantenimiento rutinario: los filtros, las válvulas y las principales unidades funcionales están dispuestos para una inspección y un reemplazo convenientes.ayuda a reducir el tiempo de mantenimiento durante el servicio programado.

HeJin se especializa en el diseño y fabricación de equipos automáticos de prueba de fugas para la producción industrial.

La gama de productos de la empresa incluye máquinas de prueba de fugas de helio, sistemas de recuperación de helio, equipos de carga de refrigerante, sistemas de vacío y soluciones de automatización personalizadas utilizadas en la industria automotriz,refrigeración, el intercambio térmico y la gestión térmica.

Desde el diseño mecánico y la integración eléctrica hasta el desarrollo de software y el montaje de equipos, cada proyecto es completado por el equipo de ingeniería y fabricación de HeJin.Esto permite a los clientes obtener equipos que se adapten a sus necesidades de producción en lugar de adaptar su proceso de producción a las máquinas estándar.
